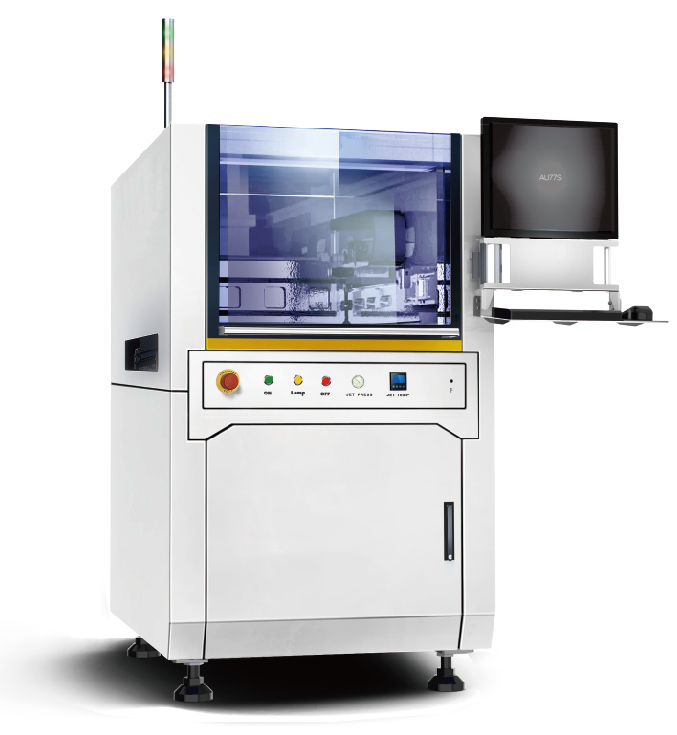

核心部件----Au77S在線式機器人
Au系列在線式點膠機器人具有較高的性價比，和Jet7000系列高速噴射閥集成，形成超高速，高精密，超穩定的涂膠系統，廣泛運用于手機電子，汽車電子等行業。JET噴射閥還可以和各種精密自動化點膠配套使用。
Au77在線機器人特征及優點
AU系列繼針筒點膠、膠閥等接觸式點膠后的第三代點膠技術，其采用的是動能置換的原理，利用流體的高速運動將張力破現斷膠的效果，該方法點膠迅速干凈，是微量高速點膠領域的革命性產品。
在線式噴射系統組成
在線式機臺 Au77S 數量 1臺
高速噴射閥 Jet-7000 數量1把
專注應用：
底部填充（Underfill） 表面貼裝 (Surface Mounted Package)
引腳包封 (Pin Encapsulation) 堆棧封裝POP (Package On Package
精密涂覆 (Precision Coating) 密封（Encapsulation）
邦定 (Bonding)
|
尺寸 |
120mm*150mm*53mm |
|
重量 |
600g |
|
撞針，噴嘴材質 |
硬質合金 |
|
閥體材質 |
不銹鋼 |
|
加熱部件材質 |
鋁合金 |
|
電磁閥最大工作頻率 |
280HZ |
|
最小開閥壓力 |
0.6Mpa |
|
電磁閥驅動電源 |
24V DC ,6W |
|
加熱模塊電源 |
110AC,50W |
|
最高加熱溫度 |
80度 |
方案優點
1、非接觸式
· 消除Z軸移動時間；
· 拓寬點膠適用領域
2、高速
· 噴射頻率最高200點/秒
· 是接觸式點膠的3~7倍以上
3、點膠優勢
· 最小點膠量達5nl
· 最小膠點直徑可控制到0.2mm
· 消除狗骨缺陷，改進了合膠線
· 對點膠高度不敏感，可避免針頭碰撞工件造成的不良
· 具傳統針頭點膠無法企及的一致性

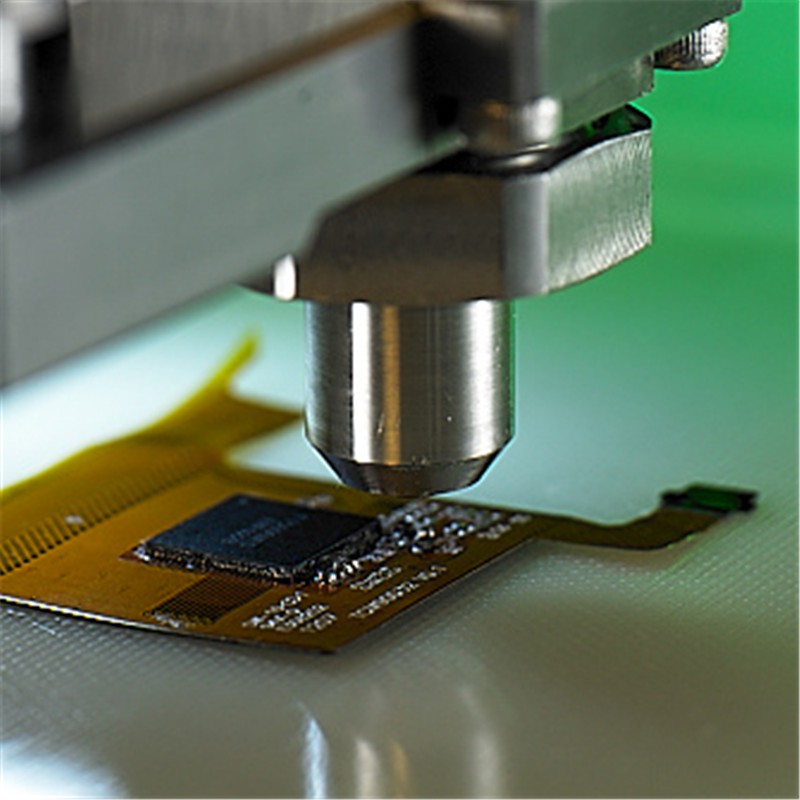

手機行業軟板加強點膠

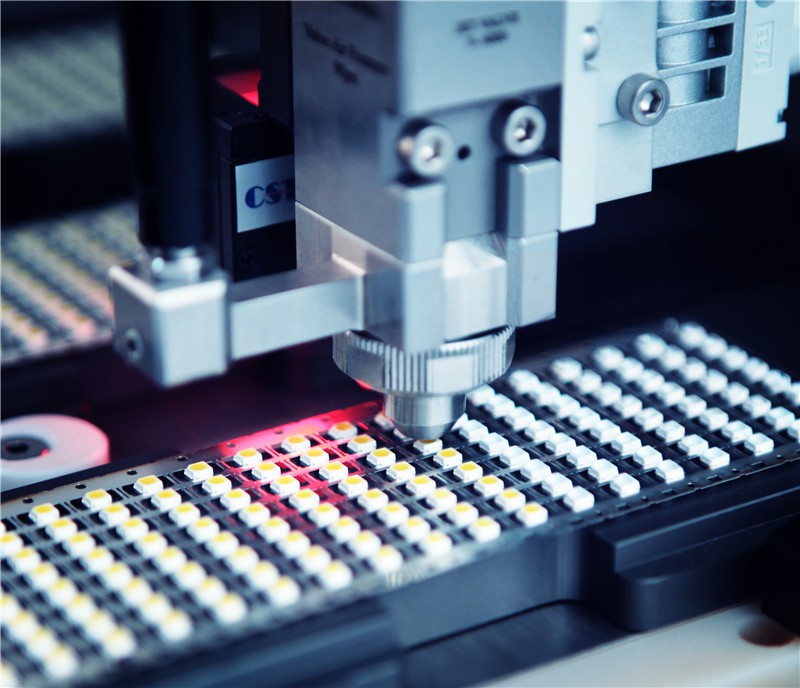

硬板點紅膠

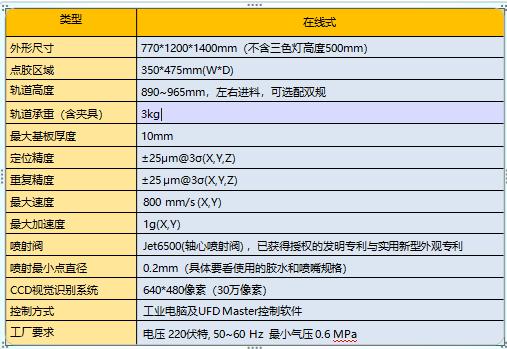

Au77S規格參數
